模板中工試(樓宇工程)試- 陣


時間: 30-45 min

物料

400板 @8塊
600板@2塊
枋@4條

800板@5塊(incl one of 台英)
1450枚@2塊
....
800板@6塊
枋@4條

起陣步骤

1釘台英(800板),一边对齊板頂 另一边对墨落20台英頂。
Tip: 劃板底線,用生釘“long" 好台英板,才落釘

2起龍門架擺底櫳,每边放兩条 共四条。

3上工作平台,扣安全帶于高欄 從高欄及中欄中间穿跨出去。

4抽兩條木枋(榔)調校上積直至
至對齊台英頂,勾第三板的板內邊台英边260~270 到枋(近)边,然後中間分中,共四条榔
枋要 突出300線墨最少310,每邊( 枋at least 920長)

5擺陣长板(飛机頭),对齊陣中墨線,台英及展口位必须落釘。另一面亦是同样做法

6釘壓腳板(分中),追枋位落釘,之字型 , 飛機頭side 不要超25 to 30mm from 板邊, otherwise 會阻旁板安裝!!!



7起陣旁,頭中尾落釘,釘需斜入陣底板。


Sweet spot: aim 20mm, or <= 28mm, ,not over 35mm from 樣邊:


8用400板卜陣旁板,撐枋中位置,每塊400
四口釘

9卡陣面(600板)→300陣闊,每边四塊(400板)共8塊。

10釘板頂箍(魚勒),柱箍台英,柱板落40mm(800板),連柱箍共5塊 >>>可在起柱頭時先做好柱箍台英,慳時間

11落地面卡櫳及調校馬骝頭 清潔地面。

***平水尺冇需要用。

台英
陣口邊,追平

固定邊;低墨線一個板位



搭架,架要企水目測
腳校~150高

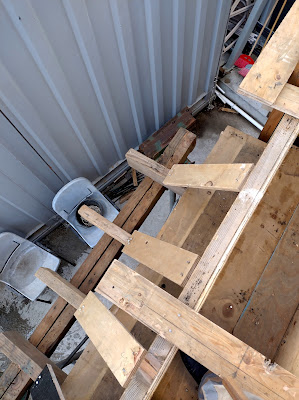

陣旁400板,櫳,榔

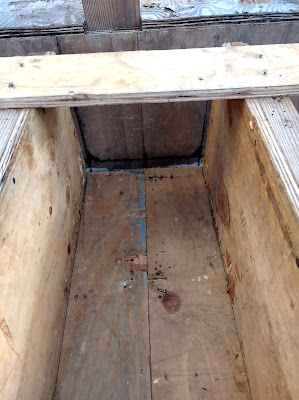

陣內,墨線

另外一邊陣旁


柱頭板


飛機頭,板邊對齊柱板邊,不出界,4口釘

釘落台英


飛機板 Just 1釘 to 陣頭板,摸齊,齊墨線


台英外邊 to 台英外邊:1530

內邊 to 內邊:1500

Using 4 枋(5 gaps), so 枋中 to 枋中 =1500/5=300

斜板: 1st 2 固定柱for 旁板企水

Then top 600板 on 固定。

 多數扣分位:


從地面往上看到

台英and 陣底板 有gap,ie 馬騮頭過高

旁板有效釘  <2

陣底板(飛機頭)過長,“伸入“ 柱體

陣底架過高/低
